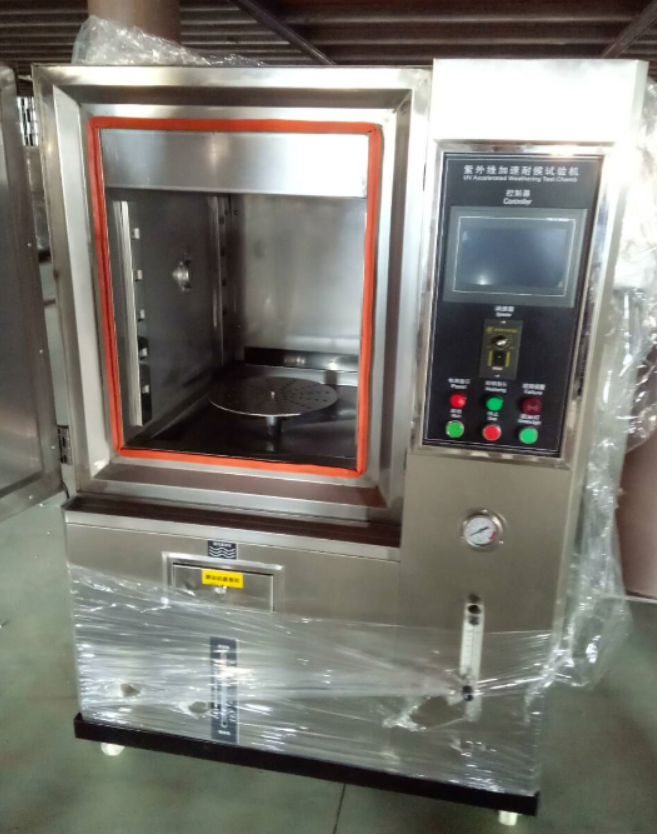

UVQ-150 紫外耐气候试验箱

一、概述

本产品采用最佳类比阳光中ＵV段光谱的荧光紫外灯，并结合控温、供湿等装置来类比对材料造成变色、亮度、强度下降、开裂、剥落、粉化、氧化等损害的阳光（UＶ段）高温、高湿、凝露、黑暗淋雨周期等因素，同时通过紫外光与湿气之间的协同作用使得材料单一耐光能力或单一耐湿能力减弱或失效，从而广泛用于对材料耐气候性能的评价，设备具有提供最好的阳光ＵV模拟，使用维护成本低廉，易于使用，设备采用控制自动运行，试验周期自动化程度高，灯光稳定性好，试验结果重现率高等特点。

应用范围

1、符合ISO、ASTM、DIN、JIS、SAE、BS、ANSI、GM、U.S.GOVT等标准和国标。

2、快速、真实地再现阳光、雨、露对材料的损害，只需要几天或几周时间，可以再现户外需要数月或数年才能产生的破坏：包括褪色、变色、亮度下降、粉化、龟裂、变模糊、脆化、强度下降及氧化。

3、可靠的老化测试数据可对产品的耐候（抗老化）性做出准确的相关性预测，并有助于材料及配方的筛选、优化。

4、应用行业广泛，例如：涂料油墨油漆、树脂、塑料、印刷包装、粘合剂、汽车、摩托车工业、化妆品、金属、电子、电镀、医药等。

5、符合国际测试标准:ASTM D4329、D499、D4587、D5208、G154、G53;ISO 4892-3、ISO 11507;EN 534;prEN 1062-4、 BS 2782;JIS D0205;SAE J2020 D4587等所有现行紫外线老化试验标准。

二、结构材制

   1、试验箱空间：500×500×600mm

   2、机组材质：内胆304不锈钢

   3、试样架：铝合金框式基架视板

   4、控制仪：TIMI880 （触摸屏可程控器）

   5、电源用漏电断路器控制回路超载短路报警、超温报警、缺水保护。

三、技术参数

1、操作要求：可进行紫外线辐射、温度、喷淋、冷凝回圈操作

2、内置水箱

3、温度范围：RT+10℃~70℃

4、光照温度范围：20℃~70℃、温度误差为±2℃

5、温度波动度:±0.5℃

6、湿度范围：≥90%RH

7、湿度波动度：±2%RH

8、灯中心距离：70㎜

9、样品与灯中心距离：55㎜

10、水槽水深要求：25㎜，自动控制

11、有效辐照区域：500×600㎜

12、辐射强度:2.0W/m2/340nm以内可调

13、紫外线波长：UV、波长范围为315-400nm

14、黑板温度计测量范围：20℃~90℃、温度误差为±1℃

15、紫外光、凝露时间交替可调

16、黑板温度:50℃~70℃

17、灯管：L=600/40W，6支

18、控制仪：TIMI880（触摸屏控制器；可编程光照、淋雨、凝露、温度，可设定温度范围和时间）

19、标准试件尺寸：500×550mm（特殊规格需在合同中说明）

20、水槽水深：25mm自动控制

21、紫外线波长：范围为315-400nm　

22、试验时间：0~999H（可调）

23、机组具有自动喷淋功能

四、结构说明

1、箱体采用数控设备制作、工艺先进、线条流畅、美观大方

2、箱体材质为1.0mm厚304SUS高级不锈钢

3、箱内风道采用单循环系统、有一只进口轴流风机、提高了空气的流亮、加热的能力、大幅度的改善了试验箱内的温度均匀性

4、水源及耗量：自来水或蒸馏水约8升/天

5、加热方式为内胆水槽式加热、升温快、温度分布均匀

6、门为单向拉伸式、关闭轻松自如

7、内胆水位自动补水、防止加热管空烧损坏

8、试样架由不锈钢或铝合金制成

9、机组底部采用高品质PU活动轮固定

10、排水系统使用U型积沉装置排水

11、试样品表面与紫外灯平面相平行

12、喷淋系统内部安装有自动喷头、水压可调

五、安全保护装置

   1、接地保护

   2、电源超载短路断路器

   3、控制回路超载、短路熔断器

   4、缺水保护

   5、超温保护

六、温度控制

 UV：

   一级的光学反应对温度变化并不敏感，然而，随之而来的二级反应的速度则和温度变化紧密相关。一般来说，随着温度升高，反应速度会加快，因此，在UV暴晒试验过程中，温度控制就显得很重要，更重要的是要将加速试验所采用的试验温度与材料在实际应用中遭遇的最高温度相匹配。在设备中UV过程的温度设置为50℃~70℃中的任何一点，具体取决于光照度水平和室内环境气温。设备的温度调节是通过具有微电脑演算功能的控制器来指挥设备内的空气加热器、水加热器等一系列系统来完成。

湿气：

随着温度的提高，潮湿对材料的破坏力会急剧增加。因此在潮湿过成中，温度控制是最基本的要求。更进一步说，要产生加速效果就是要求在潮湿过程中保持高温环境。所以在冷凝过程的温度设置为40℃~60℃中的任何一点。

七、加热系统

   1、采用U型钛合金高速加温电热管

   2、温度控制与光照完全独立系统

   3、温度控制输出功率均由微电脑演算，以达高精度及高效率之用电效益

   4、加热系统具有防超温功能：

   1）黑板温度采用彩色触摸屏程序控制加热，输出功率均由微电脑演算，PID自整定，监控采用标准的PT100黑板温度感测器。

   2）水槽温度采用彩色触摸屏程序控制加热，水槽位于箱体下部，内置电加热水器。在测试过程中，有一个测试段是黑暗凝露过程，它需要箱体内能产生较高温度的饱和水蒸气，当水蒸气遇到相对较冷的样板表面时，会在样板表面凝结露水。

八、设备使用条件

  1、环境温度：5℃　~+32℃；

  2、环境湿度：≤85%；

  3、电源要求：AC380（±10%）V/50HZ 三相五线制

  4、预装容量：5KW
