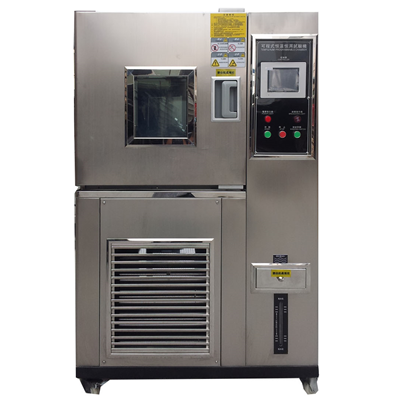

高低温湿热试验箱

GDJS 高低温交变湿热试验箱 恒温恒湿试验箱

产品型号:GDJS-80、GDJS-100、GDJS-150、GDJS-225、GDJS-408、GDJS-800、GDJS-1000

产品报价:

在线咨询 参数下载
  • 产品描述
  • 视频展示

满足标准:

性能指标符合GB51702356-95《电工电子品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求

电工电子品基本环境试验规程 试验A:低温试验方法GB 2423.1-89 (IEC68-2-1)

电工电子品基本环境试验规程 试验B:高温试验方法GB 2423.2-89 (IEC68-2-2)

电工电子品基本环境试验规程 试验C:恒定湿热试验方法GB/T 2423.3-93IEC68-2-3

电工电子品基本环境试验规程 试验D:交变湿热试验方法GB/T423.4-93(IEC68-2-30)

一、     技术规格

型号

GDJS-

80

GDJS-

100

GDJS-

150

GDJS-

225

GDJS-

408

GDJS-

800

GDJS-

1000

容积(L)

80

100

150

225

408

800

1000

控制方式

平衡式调温调湿控制系统(BTHC),使系统加热加湿量等于湿热损耗量

控制系统

原装韩国进口,液晶7寸LCD触摸式面板,温湿度可程序控制

温度(℃)

控温范围

0-150℃/-20-150℃/-40-150℃/-60-150℃/-70-150℃温度范围可选

波动度

±0.5℃

均匀度

<2℃

偏差

±2℃

升温时间

约3℃/min(空载非线性)

降温时间

约1℃/min(空载非线性)

湿度(%RH)

控湿范围

20~98%RH

波动度

±3%RH

均匀度

<5%RH

偏差

±3%RH

内室尺寸(宽×深×高cm)

40×40×50

50×40×50

50×50×60

60×50×75

80×60×85

100×80×100

100×100×100

外形尺寸(长×宽×高cm)

90×105×140

105×110×140

105×113×150

110×110×170

135×127×185

155×150×186

155×160×186

功率(KW)

-20 3.5KW

-20 3.5KW

-20 3.5KW

-20 4.5KW

-20 5KW

-20 5.5KW

-20 9.5KW

-40 3.5KW

-40 3.5KW

-40 4.5KW

-40 5.5KW

-40 6.5KW

-40 8.5KW

-40 9.5KW

-60 5.5KW

-60 5.5KW

-60 5.5KW

-60 8KW

-60 8.5KW

-60 12KW

-60 13KW

-70 5.5KW

-70 5.5KW

-70 5.5KW

-70 8KW

-70 8.5KW

-70 12KW

-70℃ 13KW

电源

220V 50HZ

380V 50HZ

性能参数测试在空载条件下为:环境温度20,环境湿度50%RH

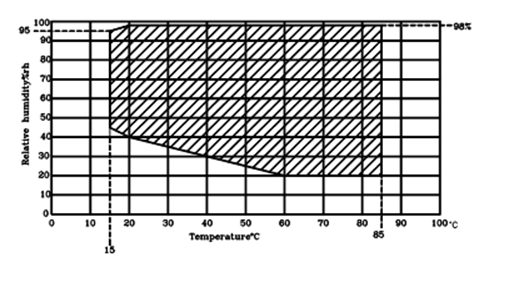

温湿度控制范围:



二、     结构及材质

1内箱材质:不锈钢板SUS #304

2外箱材质:不锈钢板SUS #304经雾化处理或烤漆 二选一

3保温材质:硬质Polyurethane发泡及玻璃棉

4送风循环系统:

(1) 90W马达

(2)不锈钢加长轴心

(3)多翼式扇叶(SIRCCO FAN)

5箱门: 单门带观窗口,左开,把手在右手边

   (1)窗口270x360x40mm 3层真空层

   (2)平面嵌入式把手

   (3)后钮:SUS #304


三、冷冻系统

1压缩机:法国泰康原装进口全密式压缩机

2冷媒:环保冷媒R404A

3冷凝器:鳍片式附散热马达

4蒸发器:鳍片式多段式自动负载容量调整

5其他附件: 干燥剂,冷媒流量窗口,修理阀

6膨胀系统:容量控制之冷冻系统


四、控制系统:

原装韩国进口TEMI880,全中文液晶7显示LCD触摸式面板,画面对谈式输入资料, 温湿度同时可程控,曲线显示。故障发生时可通过荧幕显示故障,消除故障,消除误操作。多组PID控制机能,精密监控功能,且以资料形式显示于荧幕上

1控制器规格:

(1)精度: 温度±0.1℃、湿度±1%RH

(2)温度斜率:0.1-9.9可设定

(3)具有上下限待机及警报功能

(4)温湿度入力信号选择PT 100Ω×2(干球及湿球)

(5)温湿度变换出力:420MA

(6)6P.I.D控制参数设定,P.I.D自动演算,干湿球自动校正

2画面显示功能:

(1) 触摸式输入, 屏幕直接显示选项

(2)温湿度设定(SV)与实际(PV)值直接显示(英文表示)

(3)可显示目前执行程序号码,段次,剩余时间及循环次数

(4)运转累计时间功能

(5)温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

(6)具单独程序编辑画面, 直接输入温湿度及时间

3程序容量及控制功能:

(1)可使用的程序组:最大100

(2)可使用的记忆容量:5000SEGMENTS

(3)可重复执行命令:每一个命令可达9999

(4)程序之制作采对谈式,具有编辑、清除、插入等功能

(5)SEGMENTS时间设定0530Hour59Min

(6)具有断电程序记忆,复电后自动启动并接续执行程序功能

(7)程序执行时可实时显示图形曲线

(8)具有日期,时间调整功能

(9)按键及画面锁定(LOCK)功能


五、标准配置:

1电源线4.0~6 mm²x3

2不锈钢SUS #304方型冲孔钢板置物架

3不锈钢可调整间距置物架轨道2

411W节能照明窗口灯一支

5机体左侧ψ50mm测试孔1个附不锈钢孔盖1

6标准测试用不织布1

7控制器使用说明书一套,操作说明书一套

8RS-232导出端口一个


、周围环境:

1可容许使用温度范围0~35℃

2性能保证范围:5~35℃

3相对湿度:不大于85%

4大气压:86106Kpa

5周围无强烈振动

6无阳光直接照射或其他热源直接照射

7自然排水口排水管中途不得有凸起,房屋地面不得有极端的倾斜


、加湿用水供水条件:纯净水
